南水北調東線江蘇省段工程劉老澗二站工程

發布時間：2013-11-26

       工程概況：

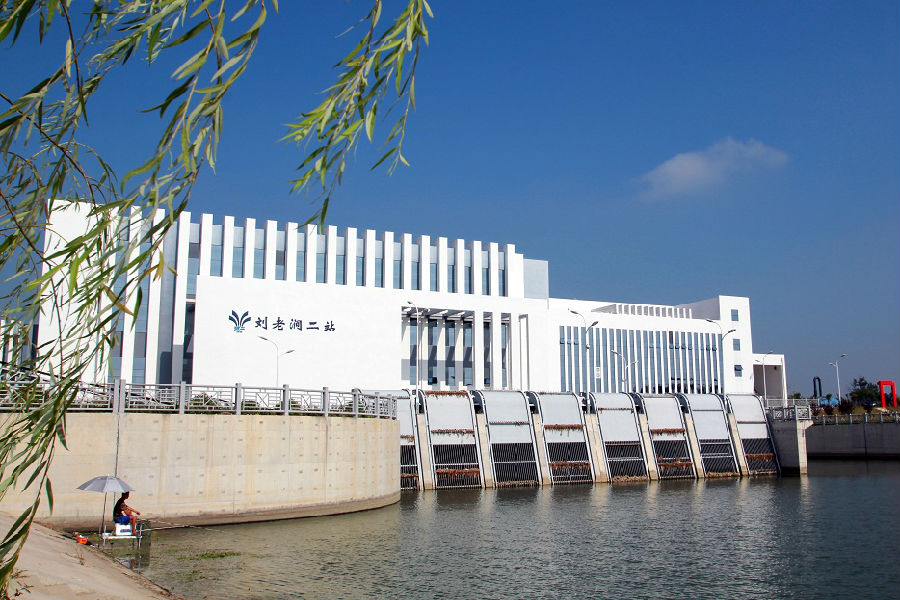

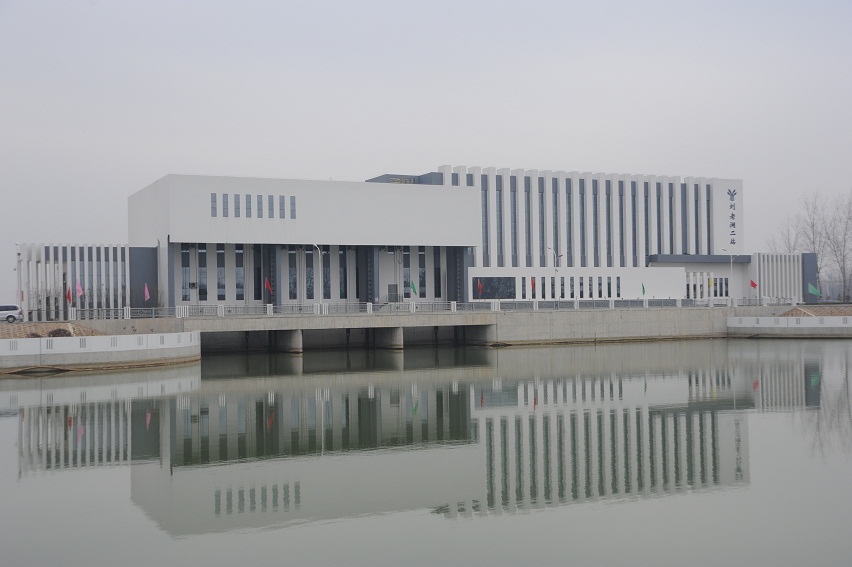

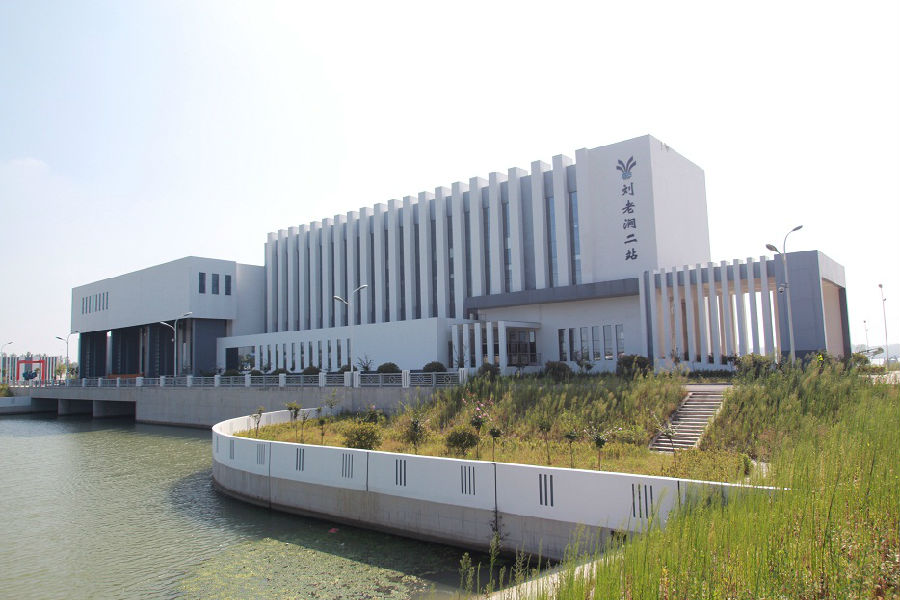

       劉老澗二站是南水北調東線第一期工程江蘇境內的第五梯級泵站之一，位于江蘇省宿遷市東南約18km的大運河上，工程等別為Ⅰ等，泵站規模為大（1）型，總投資約2.07億元。工程主要建設內容包括：新建泵站（80m3/s）、節制閘（500m3/s）、站內交通橋、變電所、清污機橋工程，以及導流工程（612m3/s）和泵站附屬工程。
       泵站位于劉老澗老閘閘下約250m處，選用4臺3000ZLQ29.4-3.7立式軸流泵，配2000kW立式同步電機4臺，單機流量為29.4m3/s，總裝機流量為117.5m3/s（含一、二站共用備機一臺，備機流量為37.5 m3/s），總裝機容量8000kW。泵站設計凈揚程3.7m，采用堤身式塊基型結構，肘形進水流道，虹吸式出水流道，真空破壞閥斷流。
       節制閘為劉老澗老閘的賠建工程，位于泵站北側，工程規模同劉老澗老閘，設計流量500m3/s，共3孔，每孔凈寬10.0m。為鋼筋砼胸墻式結構，閘門為平板鋼結構直升門，配QPQ2×250KN卷揚式啟閉機3臺套。
       清污機橋位于泵站下游22.0m處，共8孔，2塊底板，單孔凈寬3.2m，選用HQ3.2×10回轉式清污機，配套長度約為75m的皮帶輸送機。

       2009年度獲“南水北調工程建設質量管理先進集體”； 2011年度獲“江蘇省水利工程建設項目文明工地”。

       工程合同價：7379.5069萬元。
